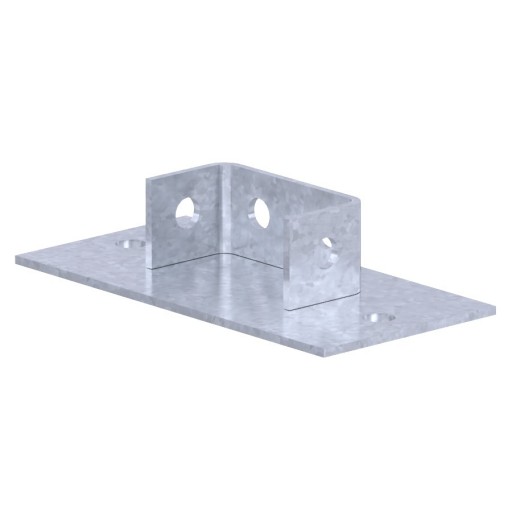

Опорный элемент PM-SE82L

Материал:

Стандарт - сталь, оцинкованная по методу Сендзимира;

HDZ - горячее цинкование погружением после изготовления.

Примечание:

Применение:

Монтаж опорных конструкций в сочетании с профилем PM-2ST 41х41.

Устанавливается на полах, стенах, балках и прочих конструктивных элементах.

Особенности:

Выполняют роль стоек, траверс или других элементов, несущих весовые нагрузки.

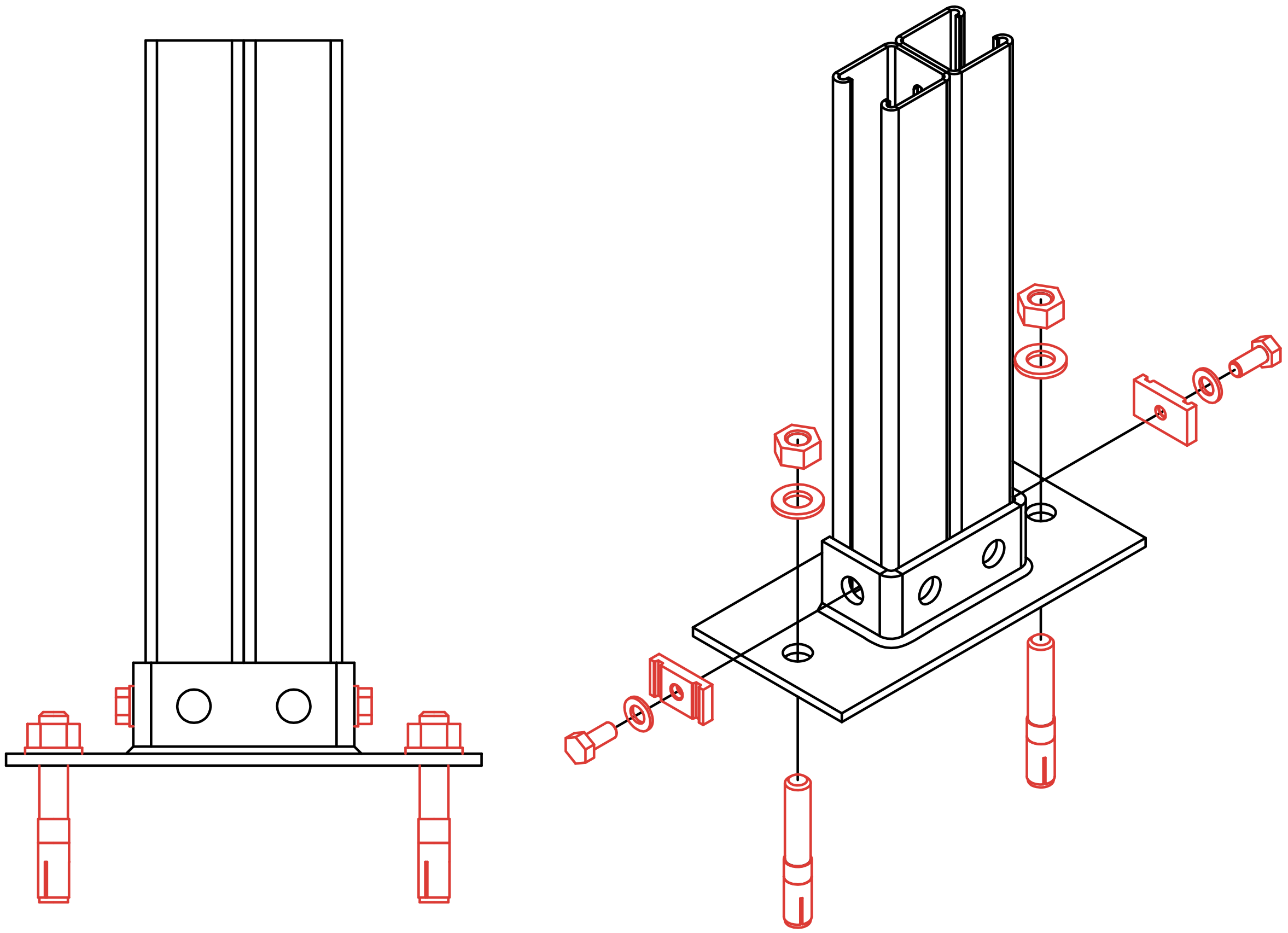

Сборка:

Монтаж профиля PM-ST 41х41.

Для крепления к опоре при помощи стандартного болтового соединения рекомендуется использовать:

- Болт ВО М10х60, код MTZ1100400, 2 шт

- Шайба усиленная PW М10, код MTZ1100325, 2 шт

- Гайка NS М10, код MTZ1100219, 2 шт

Для крепления с помощью канальных гаек рекомендуется использовать:

- Гайка монтажная PM-MN М10, код PM77010, 2 шт

- Болт ВО М10х25, код MTZ1100394, 2 шт

- Шайба усиленная PW М10, код MTZ1100325, 2 шт

Каталог

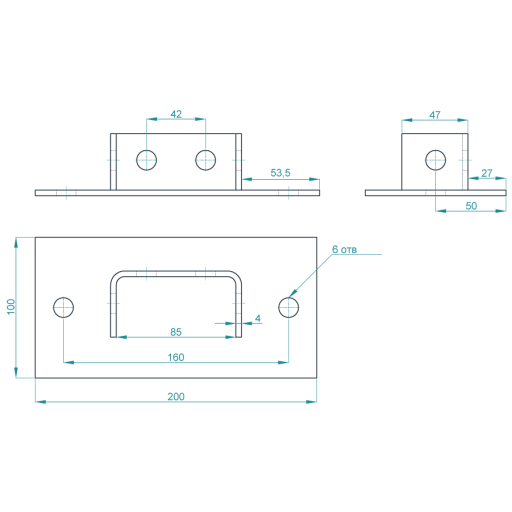

Чертёж
