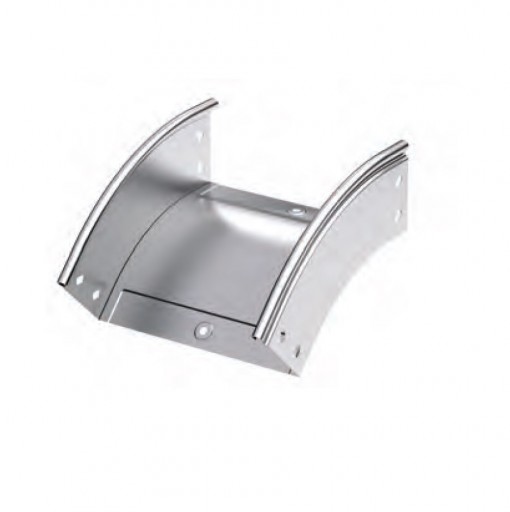

CD 45 угол вертикальный

Материал:

Листовая сталь оцинкованная методом Сендзимира;

Горячее цинкование погружением после изготовления;

Нержавеющая сталь;

Порошковое окрашивание;

Цинк-ламельное покрытие;

Алюминиевый сплав 5000 серии.

Примечание:

Вертикальный угол внешний применяется для того, чтобы развернуть трассу в вертикальной плоскости. Аксессуар позволяет осуществить плавный поворот на 45.

Внутренний радиус аксессуара – 240 мм.

Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Каталог

Альбом типовых решений

Примеры применения

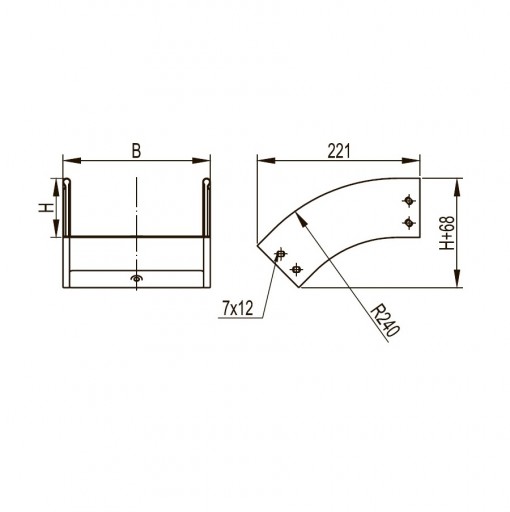

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
36840K	Угол CD 45 вертикальный внеш. 45° 50х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36842K	Угол CD 45 вертикальный внеш. 45° 100х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36843K	Угол CD 45 вертикальный внеш. 45° 150х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36844K	Угол CD 45 вертикальный внеш. 45° 200х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36845K	Угол CD 45 вертикальный внеш. 45° 300х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36846K	Угол CD 45 вертикальный внеш. 45° 400х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36847K	Угол CD 45 вертикальный внеш. 45° 500х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36848K	Угол CD 45 вертикальный внеш. 45° 600х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36861K	Угол CD 45 вертикальный внеш. 45° 80х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36862K	Угол CD 45 вертикальный внеш. 45° 100х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36863K	Угол CD 45 вертикальный внеш. 45° 150х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36864K	Угол CD 45 вертикальный внеш. 45° 200х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36865K	Угол CD 45 вертикальный внеш. 45° 300х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36866K	Угол CD 45 вертикальный внеш. 45° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36867K	Угол CD 45 вертикальный внеш. 45° 500х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36868K	Угол CD 45 вертикальный внеш. 45° 600х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36881K	Угол CD 45 вертикальный внеш. 45° 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36882K	Угол CD 45 вертикальный внеш. 45° 150х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36883K	Угол CD 45 вертикальный внеш. 45° 200х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36884K	Угол CD 45 вертикальный внеш. 45° 300х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36885K	Угол CD 45 вертикальный внеш. 45° 400х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36886K	Угол CD 45 вертикальный внеш. 45° 500х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
36887K	Угол CD 45 вертикальный внеш. 45° 600х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа	упаковка	по запросу
38260	Крышка на угол CD 45 вертикальный внеш. 45° осн.50	шт	по запросу
38261	Крышка на угол CD 45 вертикальный внеш. 45° осн.80	шт	по запросу
38262	Крышка на угол CD 45 вертикальный внеш. 45° осн.100	шт	по запросу
38263	Крышка на угол CD 45 вертикальный внеш. 45° осн.150	шт	по запросу
38264	Крышка на угол CD 45 вертикальный внеш. 45° осн.200	шт	по запросу
38265	Крышка на угол CD 45 вертикальный внеш. 45° осн.300	шт	по запросу
38266	Крышка на угол CD 45 вертикальный внеш. 45° осн.400	шт	по запросу
38267	Крышка на угол CD 45 вертикальный внеш. 45° осн.500	шт	по запросу
38268	Крышка на угол CD 45 вертикальный внеш. 45° осн.600	шт	по запросу
