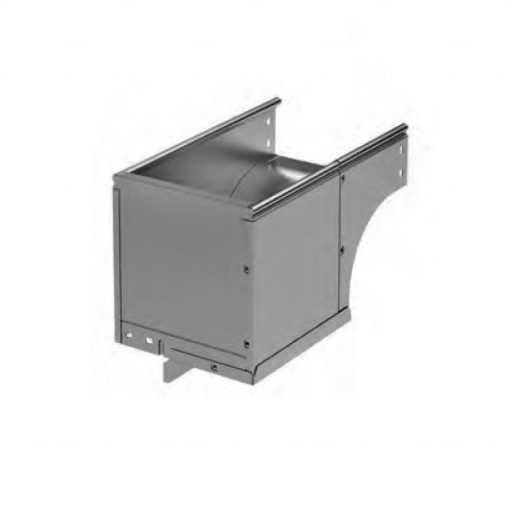

CDSD 90 угол вертикальный

Материал:

Листовая сталь оцинкованная методом Сендзимира;

Горячее цинкование погружением после изготовления;

Нержавеющая сталь;

Порошковое окрашивание;

Цинк-ламельное покрытие;

Алюминиевый сплав 5000 серии.

Примечание:

Вертикальный внешний угол CDSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.

Внутренний радиус аксессуара - 100 мм.

Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Каталог

Альбом типовых решений

Примеры применения

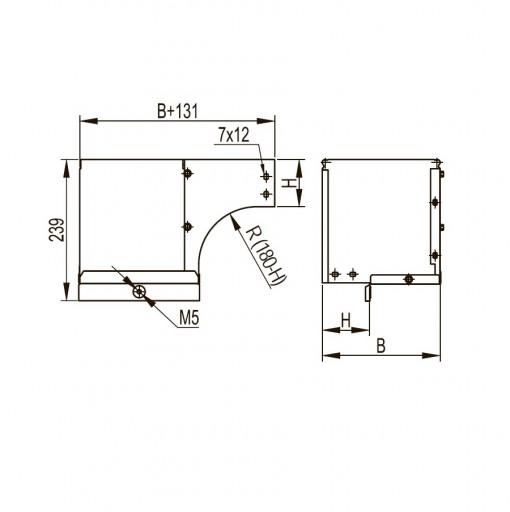

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
37502K	Угол вертикальный внешний CDSD 90 осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37503K	Угол вертикальный внешний CDSD 90 осн.150 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37504K	Угол вертикальный внешний CDSD 90 осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37505K	Угол вертикальный внешний CDSD 90 осн.300 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37506K	Угол вертикальный внешний CDSD 90 осн.400 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37507K	Угол вертикальный внешний CDSD 90 осн.500 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37508K	Угол вертикальный внешний CDSD 90 осн.600 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37001K	Угол вертикальный внешний CDSD 90 осн.80 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37002K	Угол вертикальный внешний CDSD 90 осн.100 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37003K	Угол вертикальный внешний CDSD 90 осн.150 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37004K	Угол вертикальный внешний CDSD 90 осн.200 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37005K	Угол вертикальный внешний CDSD 90 осн.300 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37006K	Угол вертикальный внешний CDSD 90 осн.400 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37007K	Угол вертикальный внешний CDSD 90 осн.500 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37008K	Угол вертикальный внешний CDSD 90 осн.600 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37012K	Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37013K	Угол вертикальный внешний CDSD 90 осн.150 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37014K	Угол вертикальный внешний CDSD 90 осн.200 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37015K	Угол вертикальный внешний CDSD 90 осн.300 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37016K	Угол вертикальный внешний CDSD 90 осн.400 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37017K	Угол вертикальный внешний CDSD 90 осн.500 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37018K	Угол вертикальный внешний CDSD 90 осн.600 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
38281	Крышка на угол CDSD/CDSS/CDV 90 вертикальный внеш. переходник осн.80	шт	по запросу
38282	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.100	шт	по запросу
38283	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.150	шт	по запросу
38284	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.200	шт	по запросу
38285	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.300	шт	по запросу
38286	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.400	шт	по запросу
38287	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.500	шт	по запросу
38288	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.600	шт	по запросу
