CDSS 90 угол вертикальный

Материал:

Листовая сталь оцинкованная методом Сендзимира;

Горячее цинкование погружением после изготовления;

Нержавеющая сталь;

Порошковое окрашивание;

Цинк-ламельное покрытие;

Алюминиевый сплав 5000 серии.

Примечание:

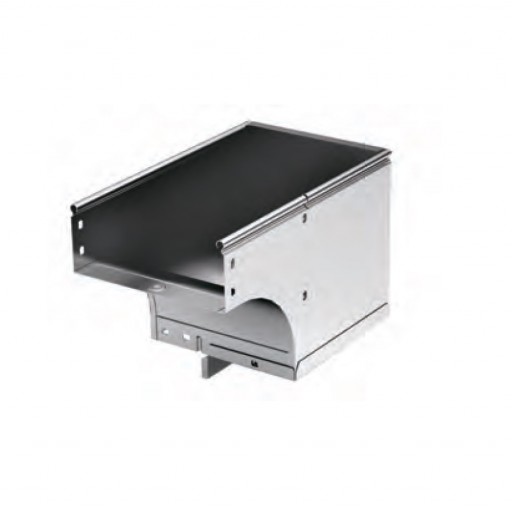

Вертикальный внешний угол CDSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.

Внутренний радиус аксессуара - 100 мм.

Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Каталог

Альбом типовых решений

Примеры применения

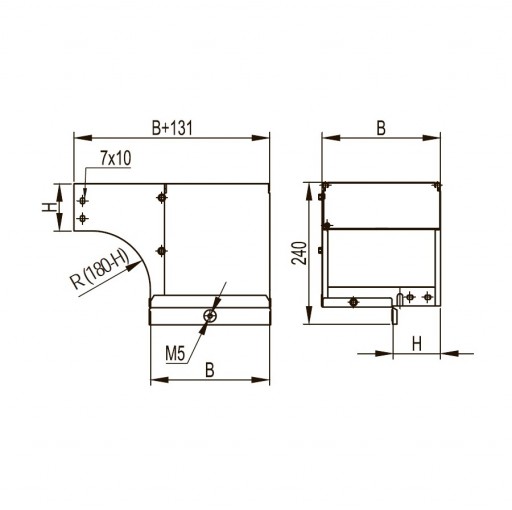

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
37651K	Угол вертикальный внешний CDSS 90 осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37652K	Угол вертикальный внешний CDSS 90 осн.150 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37653K	Угол вертикальный внешний CDSS 90 осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37654K	Угол вертикальный внешний CDSS 90 осн.300 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37655K	Угол вертикальный внешний CDSS 90 осн.400 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37656K	Угол вертикальный внешний CDSS 90 осн.500 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37657K	Угол вертикальный внешний CDSS 90 осн.600 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37021K	Угол вертикальный внешний CDSS 90 осн.80 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37022K	Угол вертикальный внешний CDSS 90 осн.100 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37023K	Угол вертикальный внешний CDSS 90 осн.150 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37024K	Угол вертикальный внешний CDSS 90 осн.200 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37025K	Угол вертикальный внешний CDSS 90 осн.300 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37026K	Угол вертикальный внешний CDSS 90 осн.400 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37027K	Угол вертикальный внешний CDSS 90 осн.500 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37028K	Угол вертикальный внешний CDSS 90 осн.600 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37122K	Угол вертикальный внешний CDSS 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37123K	Угол вертикальный внешний CDSS 90 осн.150 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37124K	Угол вертикальный внешний CDSS 90 осн.200 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37125K	Угол вертикальный внешний CDSS 90 осн.300 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37126K	Угол вертикальный внешний CDSS 90 осн.400 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37127K	Угол вертикальный внешний CDSS 90 осн.500 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37128K	Угол вертикальный внешний CDSS 90 осн.600 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
38281	Крышка на угол CDSD/CDSS/CDV 90 вертикальный внеш. переходник осн.80	шт	по запросу
38282	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.100	шт	по запросу
38283	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.150	шт	по запросу
38284	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.200	шт	по запросу
38285	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.300	шт	по запросу
38286	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.400	шт	по запросу
38287	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.500	шт	по запросу
38288	Крышка на угол CDSD/CDSS 90 вертикальный внеш. переходник осн.600	шт	по запросу
