CSSD 90 угол вертикальный

Материал:

Листовая сталь оцинкованная методом Сендзимира;

Горячее цинкование погружением после изготовления;

Нержавеющая сталь;

Порошковое окрашивание;

Цинк-ламельное покрытие;

Алюминиевый сплав 5000 серии.

Примечание:

Вертикальный внутренний угол-переходник CSSD используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке. Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.

Внутренний радиус аксессуара - 100 мм.

Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Каталог

Альбом типовых решений

Примеры применения

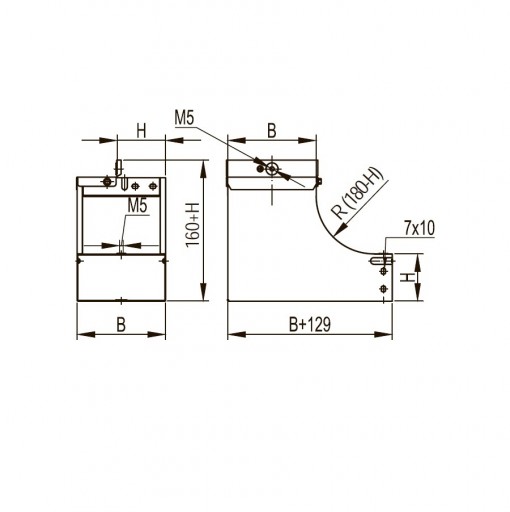

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
37661K	Угол вертикальный внутренний, переходник CSSD 90 осн.100 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37662K	Угол вертикальный внутренний, переходник CSSD 90 осн.150 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37663K	Угол вертикальный внутренний, переходник CSSD 90 осн.200 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37664K	Угол вертикальный внутренний, переходник CSSD 90 осн.300 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37665K	Угол вертикальный внутренний, переходник CSSD 90 осн.400 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37666K	Угол вертикальный внутренний, переходник CSSD 90 осн.500 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37667K	Угол вертикальный внутренний, переходник CSSD 90 осн.600 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37041K	Угол вертикальный внутренний, переходник CSSD 90 осн. 80 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37042K	Угол вертикальный внутренний, переходник CSSD 90 осн. 100 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37043K	Угол вертикальный внутренний, переходник CSSD 90 осн. 150 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37044K	Угол вертикальный внутренний, переходник CSSD 90 осн. 200 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37045K	Угол вертикальный внутренний, переходник CSSD 90 осн. 300 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37046K	Угол вертикальный внутренний, переходник CSSD 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37047K	Угол вертикальный внутренний, переходник CSSD 90 осн. 500 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37048K	Угол вертикальный внутренний, переходник CSSD 90 осн. 600 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37142K	Угол вертикальный внутренний, переходник CSSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37143K	Угол вертикальный внутренний, переходник CSSD 90 осн.150 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37144K	Угол вертикальный внутренний, переходник CSSD 90 осн.200 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37145K	Угол вертикальный внутренний, переходник CSSD 90 осн.300 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37146K	Угол вертикальный внутренний, переходник CSSD 90 осн.400 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37147K	Угол вертикальный внутренний, переходник CSSD 90 осн.500 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
37148K	Угол вертикальный внутренний, переходник CSSD 90 осн.600 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запосу
