CSSS 90 угол вертикальный

Материал:

Листовая сталь оцинкованная методом Сендзимира;

Горячее цинкование погружением после изготовления;

Нержавеющая сталь;

Порошковое окрашивание;

Цинк-ламельное покрытие;

Алюминиевый сплав 5000 серии.

Примечание:

Вертикальный внутренний угол-переходник CSSS используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90 вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.

Ровная боковая часть аксессуара позволяет размещать трассу вдоль стены.

Внутренний радиус аксессуара - 100 мм.

Применение комплектных аксессуаров облегчает расчет числа необходимых элементов для монтажа – в комплект уже входят соединительные пластины и детали крепежа.

Каталог

Альбом типовых решений

Примеры применения

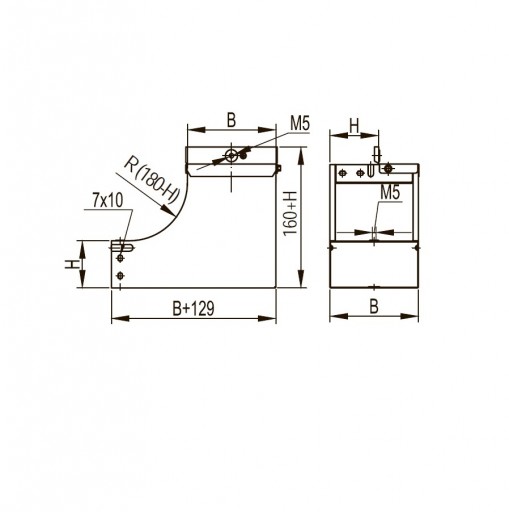

Чертёж

Код	Наименование	Ед. измер.	Цена за ед. изм. (руб)	Количество	Добавить в корзину
37061K	Угол вертикальный внутренний, переходник CSSS 90 осн. 80 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37062K	Угол вертикальный внутренний, переходник CSSS 90 осн. 100 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37063K	Угол вертикальный внутренний, переходник CSSS 90 осн. 150 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37064K	Угол вертикальный внутренний, переходник CSSS 90 осн. 200 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37065K	Угол вертикальный внутренний, переходник CSSS 90 осн. 300 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37066K	Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37067K	Угол вертикальный внутренний, переходник CSSS 90 осн. 500 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37068K	Угол вертикальный внутренний, переходник CSSS 90 осн. 600 H80 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37072K	Угол вертикальный внутренний, переходник CSSS 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37073K	Угол вертикальный внутренний, переходник CSSS 90 осн.150 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37074K	Угол вертикальный внутренний, переходник CSSS 90 осн. 200 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37075K	Угол вертикальный внутренний, переходник CSSS 90 осн. 300 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37076K	Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37077K	Угол вертикальный внутренний, переходник CSSS 90 осн. 500 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37078K	Угол вертикальный внутренний, переходник CSSS 90 осн. 600 H100 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37592K	Угол вертикальный внутренний, переходник CSSS 90 осн. 100 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37593K	Угол вертикальный внутренний, переходник CSSS 90 осн. 150 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37594K	Угол вертикальный внутренний, переходник CSSS 90 осн. 200 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37595K	Угол вертикальный внутренний, переходник CSSS 90 осн. 300 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37596K	Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37597K	Угол вертикальный внутренний, переходник CSSS 90 осн. 500 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
37598K	Угол вертикальный внутренний, переходник CSSS 90 осн. 600 H50 в комплекте с крепежными элементами и соединительными пластинами	упаковка	по запросу
