Расчет сечения лотка

Кабельный лоток перфорированный, не перфорированный лоток.

Одним из самых распространенных и наиболее часто используемых типов металлических кабельных лотоков считаются - листовые кабельные лотки, разделяющиеся в свою очередь на перфорированный лоток и не перфорированный лоток (глухой лоток). Кроме этого у некоторых производителей листовые кабельные лотки подразделяются на замковые лотки и простые, а так же кабельный лоток поставляемый в комплекте с крышками обозначается как кабельный короб. Основными техническими характеристиками данного типа продукции являются: ширина основания 35-600 мм., высота борта 35-200 мм., толщина металла 0,55-2 мм. Основным материалом для производства лотка является оцинкованная листовая сталь, толщиной от 0,5 до 2 мм. Материалом для некоторых типов кабельных лотков (НЛ5НЛ10) является сталь со специальным грунтованным покрытием, влияет на кабельный лоток цена, хотя эти же лотки НЛ 5НЛ 10 могут быть исполнены и в оцинкованной стали.

Кабеленесущие системы на основе листовых кабельных лотков состоят из прямых элементов длиной 2 - 2,5 - 3 м. и аксессуаров для кабельных лотков, включающих горизонтальные углы, повороты на 45 или 90 градусов, горизонтальные Т-образные ответвители или отводы, крестообразные ответвители, вертикальные аксессуары, вертикальные углы (подъем, спуск) на 90 или 45 градусов, а так же разнообразные переходники, соединители (шарнирные, угловые), пластины, уголки, и т.п. Крышка к прямым элементам и аксессуарам поставляется отдельно.

Особое внимание стоит обратить на соединение, стыковку кабельных лотков между собой. Существуют 2 основных варианта соединения: соединение с помощью соединительных пластин встык и телескопическое соединение внахлест "мама/папа".

Кабельный лоток перфорированный без пластин Кабельный лоток перфорированный с пластинами
Лоток перфорированный без пластин Перфорированный лоток с пластинами

Кабельный лоток перфорированный, варианты соединений.

Так же особое внимание стоит обратить на стыковку крышек прямых элементов кабельного лотка. В номенклатуре некоторых производителей кабельных лотков до сих порприсутствуют лотки замковые и лотки простые. Крышка лотка должна быть профилирована таким образом, что бы прочно захлопываться, не соскакивать с лотка, но при необходимости легко сниматься с помощью инструмента, особенности производство кабельных лотков.

Лестничный лоток, кабельрост.

Основное применение - открытая прокладка изолированных проводов и кабелей большого диаметра на объектах промышленного, коммерческого и гражданского строительства. Лотки лестничного типа, кабельрост, кабельный лоток лестничного типа конструктивно представляют из себя кабельные лотки состоящие из двух боковых профилей (борта лотка) с поперечинами. Соединение поперечен конструктивно может выполняться различными технологическими методами (сварка, клинчинг, клепка, пуклевка).

Основными техническими характеристиками данного типа продукции являются: ширина основания 100-600 мм., высота борта 45-200 мм., толщина металла боковых профилей кабельроста 1,2-2 мм. Основным материалом для производства лестничного лотка (кабельрост) является оцинкованная листовая сталь, так же возможны варианты исполнения в окрашенном (грунтованном) виде (лоток НЛ 20, НЛ30, НЛ40) и лестничные лотки для применения на открытом воздухе или в условиях агрессивных сред в материале Сталь горячего глубокого цинкования методом окунания (СГЦ, HDZ, Hot Deep Zink). Система лестничных лотков так же как и листовые лотки включает необходимый набор аксессуаров для правильной разводки кабеля в различных плоскостях (углы, повороты, тройники, ответвители, и т.п.).

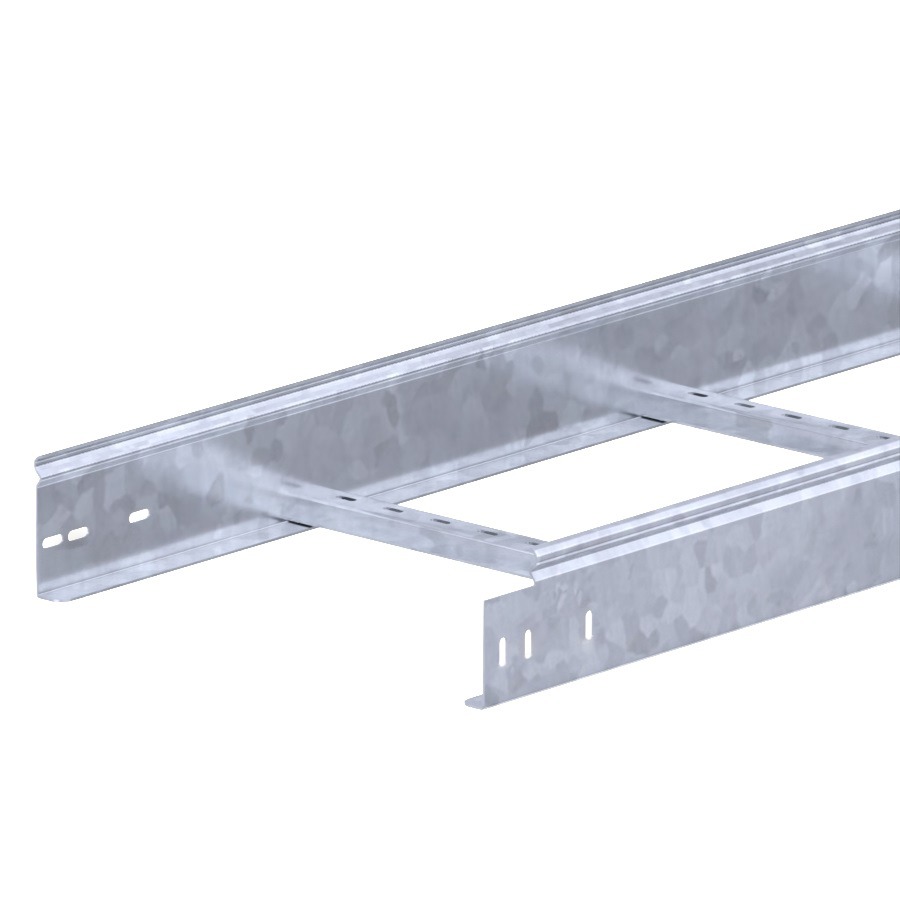

Лестничный лоток

Особенности конструкции элементов системы Лестничных лотков исключает повреждения кабеля при прокладке, а так же существенно сокращает время монтажа, учитывая специфику кабельной продукции (большие диаметры, минимальные радиусы изгиба).

Проволочный лоток.

Ситема проволочных лотков включает в себы широкий ряд типоразмеров, с шириной основания 50-600 мм., и высотой борта 30-100 мм. Одно из основных применений системы данного типа кабельных проволочных лотков является отсутствие наводки при организации проводных трасс для структурированных кабельных сетей (IP, телефония и т.п.), а так же существенно облегчен процесс монтажа при большом количестве поворотов, разветвлений, отводов и выводов кабелей в ограниченном пространстве, что делает данный тип кабельных проволочных лотков предпочтительным при монтаже кабельных трасс сложной геометрии.

В проволочных лотках отсутствуют как отдельные товарные референсы всевозможные углы, повороты, спуски, ответвители, все эти элементы выполняются непосредственно на месте монтажа из существующих проволочных лотков методом откусывания и гибки прямых элементов. Так же в систему проволочных лотков входят специальные монтажные элементы. Удобное соединение и стыковка позволяют осуществляь быструю и качественную разводку кабельной сети в сжатые сроки при минимальном объеме изделий. При монтаже проволочных лотков использую специальные кусачки. Основной типо соединения между собой прямых элементов проволочных лотков, как варианты это винтовой соединительный комплект, безвинтовая соединительная пластины, перфорированный соединитель проволочных лотков.

Проволочный лоток

Крепления проволочных лотков к потолку и стенам осуществляются при помощи специальных кронштейнов, монтажных пластин, подвесов, шпильки. Практически все основные схемы монтажа можно изучить в разделе Альбом типовых решений, в котором отражены основные схемы при стыковке лотков между собой и аксессуарами, схемы монтажа кабельных лотков к стене, потолку, балкам и различные комбинированные элементы монтажа кабельных лотков.

Монтаж кабельных лотков, кабельные полки, стойки кабельные, кронштейны, консоли.

Системы монтажа кабельных лоов всех тиов условно разделены на несколько групп: настенный монтаж кабельного лотка, потолочные крепления, подвесы, крепления к балкам, специальные конструкции из перфорированных профилей. Основные элементы настенного монтажа кронштейны, консоли, полки, стойки, в общем все необходимые опоры позволяющие горизонтально закрепить кабельный лоток вдоль стены. Одни ох парамтв данных изделий, кроме ширины, является несущая нагрузочная способность, измеряемая в киллограммах ил кН (кило Ньютонах).

Касательно потолочного монтажа кабельных лотков существует большой выбор всевозможных вариантов крепления кабельных трасс, посредством шпилек, траверс, потолочных стоек, подвесов, струбцин и многих других вариантах монтажа кабельного лотка. Широкий выбор вариантов креплений обусловлен зависимостью от специфики расположения кабельной трассы, массой и размерами кабеля, расстояниями от потолка и между точками опор. В разделе Альбом типовых решений мы постарались отразить максимально возможный выбор различных вариантов монтажа.
